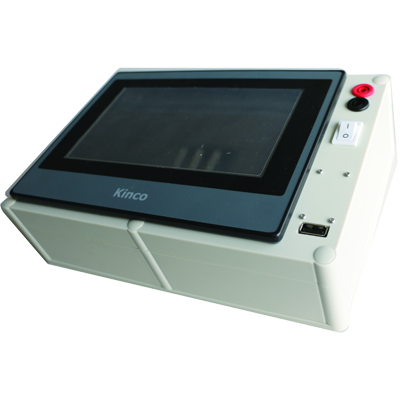

便携式低压多回路综合监测装置
便携式低压多回路综合监测装置，它包括用于采集现场数据的传感器以及具有ZigBee通讯功能的数据采集节点，数据采集节点能够通过传感器获取的现场数据信息，数据采集节点还通过ZigBee通讯网络与数据网关连接，数据网关通过数据线与便携PC连接，便携PC能够对获取的数据信息进行存储和处理。
1.电流钳参数
|
设备名称 |
MS3302交流电流转换器 |
|
电流范围 |
0.1A-400A a.c.RMS. |
|
输出电压 |
10mV/A:每1mv a.c. 对应0.1Aa.c. 1mV/A:每1mv a.c. 对应1A a.c. |
|
工作电压 |
600V CAT. |
|
工作温度 |
0°C至50°C<80%相对湿度 |
|
存储温度 |
-20°C至60°C |
|
最大输出阻抗 |
45? |
|
钳口打开最大尺寸 |
29mm |
|
精度 |
±2.0%±0.5A |
2.人机界面参数
|
设备名称 |
MT4434TE型人机界面 |
|
分辨率 |
800 x 480像素 |
|
亮度 |
250cd/m2 |
|
触控面板 |
4线精密电阻网络 |
|
CPU |
800MHz RISC |
|
存储器 |
128MB闪存+64MB内存 |
|
RTC&配方存储器 |
512KB+实时时钟 |
|
可扩展存储器 |
1 USB Host |
|
程序下载 |
USB/串口 |
|
通讯接口 |
RS232 |
|
额定功率 |
7.2W |
|
额定电压 |
DC24V |
|
输入范围 |
12～28VDC |
|
允许失电 |
<3ms |
|
绝缘电阻 |
超过50M?@500V DC |
|
耐压性能 |
500VAC 1分钟 |
