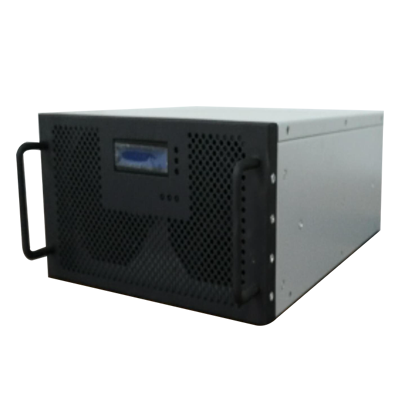

光（风）储变流器
主要特点：
1）系统模块化设计，产品冗余度高，解决了传统一体化产品中存在的可靠性差的问题；
2）风光柴储多能互补输入，产品能源接入形式多样，减小压力，提高能源供应能力；
3）多模块并联运行，互为热备份，支持带电热插拔，产品供电冗余度更好，可靠性更高；
4）系统一键开关机，简单实用，方便快捷，易于学习和掌握；
5）电池模组化设计，根据实际负载供电需求，按需配置；电池模块之间参数一致，尺寸一样，互换性好，提高设备的利用率；
6）H5拓扑结构，整机效率高，MPPT跟踪可再生资源；
7）VSG控制技术，非主从模式，模块间自主性好，自动均流，可靠性高；
8）任意模组重量<15Kg，适合搬运，系统可维护性好；
9）保温层和加热膜的设计，提高电池在低温下的充放电性能，满足范围广的特点；
技术指标：
|
型号 |
XR—SE2kVA |
|
|
额定功率 |
2kW |
|
|
直 流 侧 |
直流充电工作电压范围 |
120V~360V |
|
直流放电工作电压范围 |
120V~360V |
|
|
最大直流输入电压 |
360V |
|
|
光伏最大开路电压 |
360V |
|
|
交 流 侧 |
额定交流输出 |
220V |
|
交流电压输出范围 |
190V~253V |
|
|
额定交流输出电流 |
9A |
|
|
最大功率因数 |
≥ 0.99 |
|
|
功率因数调节范围 |
0.9(超前)~0.9(滞后) |
|
|
交流侧频率 |
50Hz±2Hz |
|
|
VF 模式下电压波形失真度 |
≤ 3% |
|
|
逆变最高效率 |
96% |
|
|
保 护 |
直流防反接保护 |
具备 |
|
直流过欠压保护 |
具备 |
|
|
交流过欠压保护 |
具备 |
|
|
过温保护 |
具备 |
|
|
离网过流保护 |
具备 |
|
|
防孤岛保护 |
具备 |
|
|
交流过载保护 |
具备 |
|
|
环 境 条 件 |
绝缘强度 |
2KVAC，1min |
|
噪音（1m） |
＜40dB |
|
|
工作环境温度 |
-20～55℃ |
|
|
运输与存储温度 |
－40～70℃ |
|
|
湿度 |
0～90%，无冷凝 |
|
|
海拔（m） |
≤3000 1500～3000m 每升高 100m 输出降额 1% |
|
|
常规数据 |
冷却方式 |
风冷 |
| 独立进风排风通道 | 有 | |
| 防护等级 | 不低于 IP20 | |
| 外形尺寸 | 430*300*150mm | |
| 通信接口 | RS485/CAN | |
